服务器存储共享文件夹丢失数据恢复案例

最新动态来源:本站原创点击数:35更新时间:2020/10/13

在这里北亚小编分享一篇关于发生故障的服务器存储是DroboPro FS网络存储器,共有8块SAS硬盘,单盘容量2TB,RAID5磁盘阵列的数据恢复案例。

【故障情况描述】
在服务器的正常使用过程中有一个共享文件夹丢失,服务器存储是DroboPro FS网络存储器,共有8块SAS硬盘,单盘容量2TB,RAID5磁盘阵列。

【数据恢复过程】
工程师收到盘后对数据进行备份并初检:

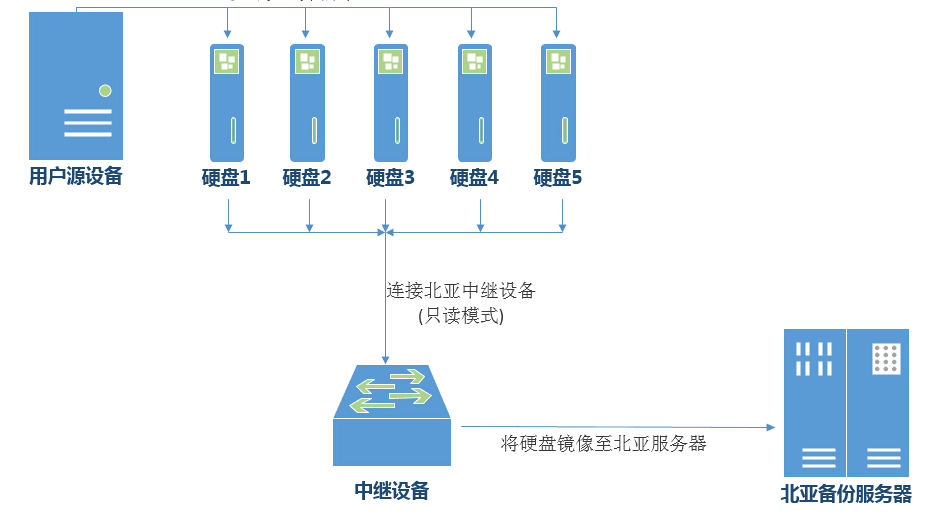

按照北亚数据恢复中心的数据恢复流程(基于数据的安全性以及可还原性),在对任何数据恢复之前需要对所有源数据做备份,以防万一其他原因导致数据无法再次恢复。使用dd命令或WINHEX工具将所有磁盘都镜像成文件,对镜像文件进行数据初检。

服务器数据恢复工程师通过对镜像文件的检测分析,推测导致该共享文件夹丢失的原因为存储底层系统错误。
存储结构测试:

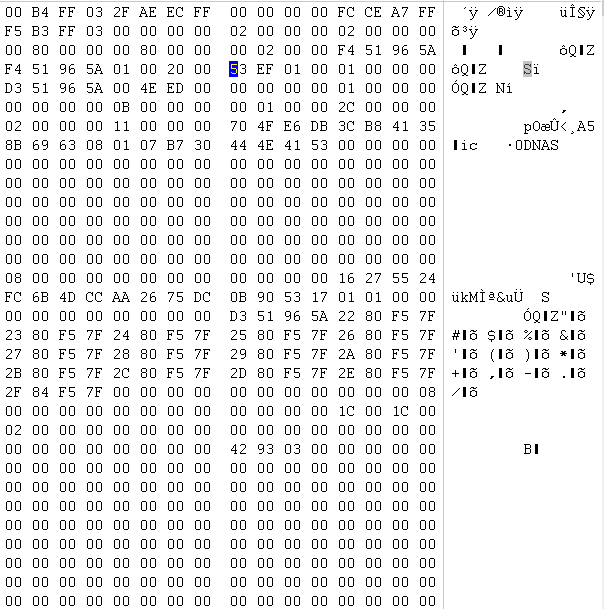

由于客户的存储设备上共8块2T硬盘,RAID5配置,该存储设备结构较复杂,经客户同意,服务器数据恢复工程师对存储结构进行测试。测试结果表示,该存储底层使用ext4文件系统对存储中整体的文件结构进行管理,固定管理空间为16T,在上层又使用另外的结构对整体的ext4文件系统进行管理,图为存储中管理文件结构的ext4文件系统的超级块结构:

分析客户原始数据:
对客户的原始数据进行分析,首先查看底层ext4文件系统的完整性。
经分析,客户所丢失共享文件夹部分结构完整,但还有部分节点索引丢失。

【数据恢复结果】
由于该存储结构较复杂,使用多层索引结构对整体空间进行管理,需要大量的时间对一些结构细节进行测试与研究,数据恢复周期较长。另外由于初步分析,ext4文件系统中部分节点索引损坏确实,保守预估最终数据恢复效果应该存在些许不完备之处,最终在北亚工程师的努力下数据恢复后,客户验证后确认数据可用,没有问题,本次数据恢复成功。
