某品牌服务器raid5阵列删除数据恢复过程;北亚数据恢复中心

最新动态来源:北京北亚数据恢复中心点击数:36更新时间:2020/5/13

【服务器raid5阵列数据恢复故障情况描述】

客户的某品牌服务器,raid5磁盘阵列数据恢复需求,服务器不存在物理故障,数据丢失的原因是误删除了服务器上的卷。可以从raid5磁盘阵列层面进行数据恢复操作。


【服务器数据恢复过程】

服务器数据恢复第一步:分析超级快信息,记录raid阵列起始块位置。
北亚数据恢复中心工程师对客户的服务器raid阵列进行数据分析,得到阵列的逻辑起始块位置号,
服务器数据恢复第二步:去除raid阵列的校验盘
经过数据恢复工程师的分析,客户的这组raid5阵列中每个数据块大小为8扇区,每个数据块后有一个附加的数据块描述信息,大小为64字节,由此我们在底层找到0X10位置为FFFF的,就是我们要找的校验块。
服务器raid5阵列数据恢复;北亚服务器数据 恢复案例
服务器数据恢复第三步:分析aggr盘序
由于之前已经分析到阵列中的数据块大小为8扇区,我们在进行盘序分析时也依据每块磁盘的8号扇区进行分析,确定每块硬盘所各自归属的组,再还原硬盘在各自的组内的排序。
服务器数据恢复第四步:分析raid磁盘阵列节点信息
服务器的节点分布在不同的数据块内组成节点组,前面已经分析出每64字节记录一些系统数据,之后用192字节为一项记录各个文件节点。根据用户级别可分为两类:“MBFP”系统文件节点和“MBFI”用户文件节点,在数据恢复时一般只取MBFI节点组即可。
服务器raid5阵列数据恢复;北亚服务器数据 恢复案例v

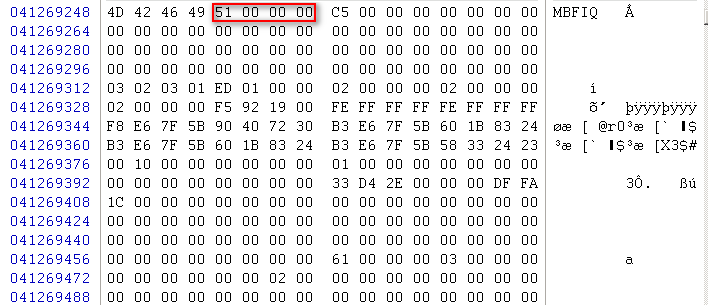

头部信息64字节
解析如下:(此头部为数据文件的节点文件块头部,大小为64字节)
标志,常量(“MBFP”为元文件的节点标志,“MBFI”为用户文件的节点标志)
根据更新序列值获取到最新节点
解析节点中节点类型,逻辑块号,文件数量,文件大小,所占块数量,及数据指针
获取节点在节点文件中的逻辑块号,从0开始计数

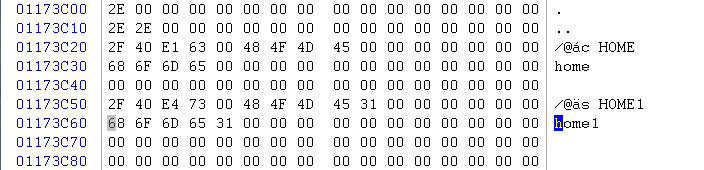

服务器数据恢复第五步:获取目录项,并根据其节点编号,找到对应节点
服务器raid5阵列数据恢复;北亚服务器数据 恢复案例


【编写数据提取程序恢复服务器数据】

服务器数据恢复工程师根据分析到的raid阵列信息重组raid5阵列,编写数据恢复小程序提取服务器内的数据。


【搭建服务器环境验证数据】

北亚服务器数据恢复工程师在数据恢复服务器上搭建了与客户服务器相同的环境,在上层应用内对客户数据进行验证,验证无误后由客户服务器管理员对数据进行最终验证,经管理员验证,本次服务器内的所有数据全部恢复。本次服务器数据恢复成功。
