EVA存储故障恢复案例
最新动态来源：本站原创点击数：1028更新时间：2020/11/12
在这里小编分享一篇关于EVA存储故障恢复案例。整个服务器的存储结构是由一台控制器，三台扩展柜和28块FC 300G硬盘构成的。由于两块磁盘掉线导致存储某些LUN不可用，某些LUN丢失。由于服务器是因为某些磁盘掉线从而导致整个设备不可用。因此接收到磁盘以后数据恢复工程师先对所有磁盘做物理检测，检测完后发现没有物理故障。接着使用坏道检测工具检测磁盘坏道，发现也没有坏道。
【数据备份】
考虑到数据的安全性以及可还原性，在做数据恢复之前需要对所有源数据做备份，以防万一操作不当导致数据无法再次恢复。使用winhex将所有磁盘都镜像成文件，源磁盘的内容数量多，在做数据备份的时候要花费很长时间。

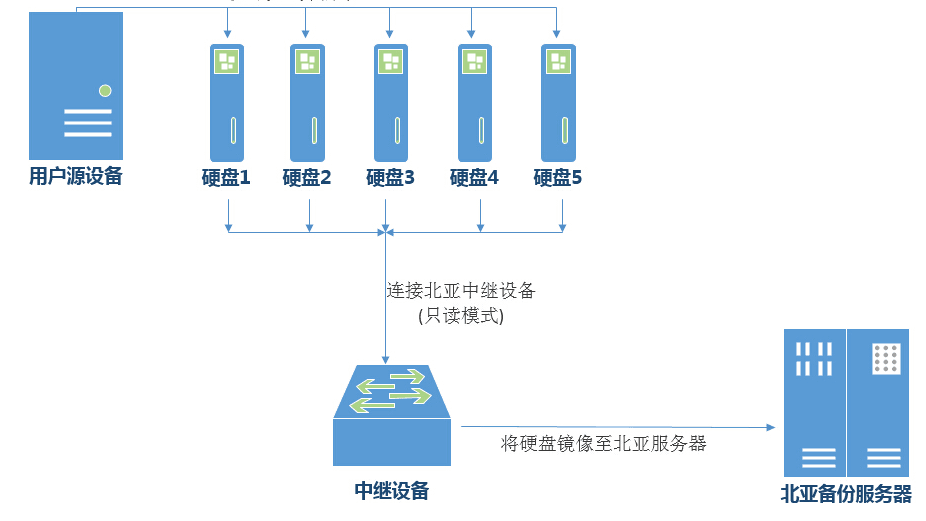

图一：
【数据恢复过程】
1、分析故障原因
由于前两个步骤并没有检测到磁盘有物理故障或者是坏道，由此推断可能是由于某些磁盘读写不稳定导致故障发生。因为EVA控制器检查磁盘的策略很严格，一旦某些磁盘性能不稳定，EVA控制器就认为是坏盘，就将认为是坏盘的磁盘踢出磁盘组。而一旦某个LUN的同一个条带中掉线的盘到达极限，那么这个LUN将不可用。即如果EVA中所有的LUN都包含这些掉线的盘，所有LUN都会受影响。掉线两块盘导致整个存储的LUN都不可用的情况就很正常了。而目前的情况是现存8个LUN，损坏7个LUN，丢失6个LUN。需要恢复所有LUN的数据。
2、分析LUN的结构
HP-EVA的LUN都是以RAID条目的形式存储数据的，EVA将每个磁盘的不同块组成一个RAID条目，RAID条目的类型可以有很多种。我们需要分析出组成LUN的RAID条目类型，以及这个RAID条目是由哪些盘的哪些块组成。这些信息都存放在LUN_MAP中，每个LUN都有一份LUN_MAP。EVA将LUN_MAP分别存放在不同的磁盘中，使用一个索引来指定其位置。因此去每个磁盘中找这个指向LUN_MAP的索引就可以找到现存LUN的信息了。
3、分析服务器丢失的LUN
虽然磁盘中记录了指向LUN_MAP的索引，但是它只记录现存的LUN，丢失的LUN是不会记录索引的。由于EVA中删除一个LUN只会清除这个LUN的索引，而不会清除这个LUN的LUN_MAP。这时需要扫描所有磁盘找到所有符合LUN_MAP的数据块，然后排除掉现有的LUN_MAP，剩下的LUN_MAP也不一定全是删除的，也有一些是以前旧的，但此时是无法在LUN_MAP中筛选了，只能通过程序将所有LUN_MAP的数据都恢复出来，人工的去核对哪些LUN是删除的。
4、分析服务器掉线磁盘
在前面的故障分析中说了，虽然磁盘没有明显的物理故障，也没有磁盘坏道。但还是会因为性能的原因从EVA磁盘组中脱离。而这些脱离的磁盘中都存放的是一些旧的数据，因此在生成数据的时候需要将这些磁盘都排除掉。但是如何判断哪些磁盘是掉线的呢？由于LUN的RAID结构大多都是RAID5，只需要将一个LUN的RAID条目通过RAID5的校验算法算出校验值，再和原有的校验值做比较就可以判断这个条目中是否有掉线盘。而将一个LUN的所有LUN_MAP都校验一遍就可以知道这个LUN中哪些RAID条目中有掉线盘。而这些RAID条目中都存在的那个盘就一定是掉线盘。排除掉线盘，然后根据LUN_MAP恢复所有LUN的数据即可。
5、编写服务器数据恢复程序
上述的故障分析以及解决思路最终都需要使用编程来实现。编写扫描LUN_MAP的程序Scan_Map.exe，扫描全部LUN_MAP，结合人工分析得出最精确的LUN_MAP。编写检测RAID条目的程序Chk_Raid.exe，检测所有LUN中掉线的磁盘，结合人工分析排除掉线的磁盘。编写LUN数据恢复程序Lun_Recovery.exe，结合LUN_MAP恢复所有LUN数据。
6、恢复所有LUN数据
根据编写好的程序去实现不同的功能，最后使用Lun_Recovery.exe结合LUN_MAP恢复所有LUN的数据。然后人工核对每个LUN，确认是否和甲方工程师描述的一致。部分LUN的数据恢复如下：

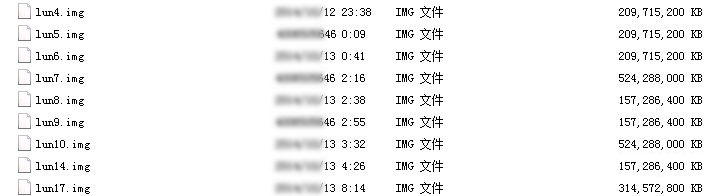

图二：
【数据验证及结果】
客户对数据恢复出的所有数据进行检验，数据完整，本次服务器数据恢复成功。
【北亚小贴士】
1、安排员工经常巡视机房，发现有报警信息及时处理。
2、管理人员操作存储要谨慎，避免误操作导致数据丢失。
3、现场发现EVA控制器部分模块不太稳定，应当及时更换。
4、由于EVA存储故障是由磁盘不稳定引起的，而这部分磁盘应该是同一批次的磁盘。因此，这些磁盘的性能也快到极限，如果有条件建议换掉这批磁盘。
