案例：HP EVA8400 损坏后数据恢复

最新动态来源：本站原创点击数：1185更新时间：2020/8/27

案例：HP EVA8400 损坏后数据恢复

【故障情况描述】

某地法院一台HP EVA8400存储，2组扩展柜，物理磁盘由12个1T FATA磁盘（AG691A 454414-001）和10个300G 15K FC磁盘（AG690A 454411-001）组成，LUN数量不确定，主机环境为WINDOWS，存储法院历史案例审理材料。因本案多方转手，北亚数据恢复中心无法直接得知故障原因。

【初检及分析】

1、电话初检，确定得知，数据出现故障后再未重用。通常按HP EVA的故障可能推断，数据恢复的可靠性较高。

2、EVA主机及扩展柜正常关机，之后将所有硬盘标好位置序号，拿出。在数据成功恢复之前，不再开启EVA 8400控制器。

3、接手磁盘后，对磁盘进行连接。

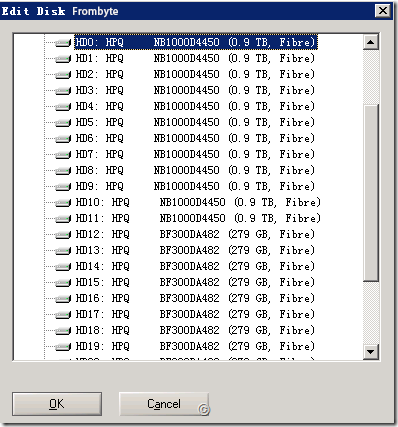

4、进入WINDOWS环境，用WINHEX查看磁盘情况，发现所有磁盘均可正常识别。

图一：

5、查看每个磁盘信息，发现300G FC磁盘存在PV HEAD，而1T FATA磁盘上均无PV HEAD。查看300G磁盘中存储的Metadata，发现仅描述了一个RSS组组成的LUN,大小不足2T，成员为所有300G磁盘。而1T FATA磁盘中残留的LUN信息则至少包括5组信息。上述信息表明，极有可能地，某种原因导致删除了1T 磁盘组成的DISK GROUP内所划分的所有VDISK，并UNGROUP了所有1T FATA磁盘。

6、分析1T FATA磁盘上保留的Metadata，大致判断可恢复率较高。

【数据恢复过程】

1、对所有磁盘做完整镜像。

2、使用Frombyte recovery for HP-EVA(北亚数据恢复中心已公开发行本软件)对300G 磁盘所属的LUN进行恢复。

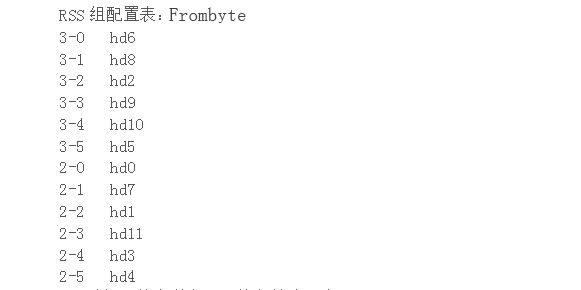

3、因1T磁盘已全部UNGROUP，关于RSS的分配，以及本身的磁盘ID均无法得知。故需进行人工方式分析RSS配置表。通过META信息的对照，以及通过xor信息区的校验验证，得到如下

图二：

4、重组及整合所有LUN的存储分配表。

5、根据存储分配表，及RSS磁盘分配表，对所有LUN进行提取。提取过程中，对不通过的XOR条带进行人工分析，确定离线情况(本例没有掉线磁盘)，确定得到最佳重组结论，再通过Frombyte recovery for HP-EVA进行恢复。

【数据恢复结论】

数据100%恢复成功，前后历时3个工作日。
